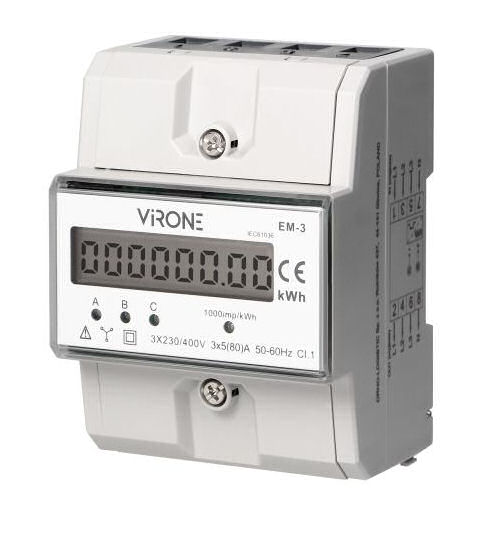

Třífázový digitální elektroměr EM3 80A, LCD, S0 impuls, DIN lišta
Popis
Třífázový digitální elektroměr – přesné měření spotřeby
Třífázový digitální elektroměr je přesné měřicí zařízení pro sledování a zaznamenávání
spotřeby činné energie v jednofázových obvodech.
Měřič je vhodný pro jmenovité napětí 230/400 V AC a jmenovitý proud až 80A.
Spotřeba energie v jednotlivých fázích je signalizována blikající LED diodou.
Počet impulsů je převeden na spotřebovanou energii a její hodnota se přehledně zobrazí na
LCD displeji (6+2).
Zařízení je navíc vybaveno impulsním výstupem typu S0, který generuje
1000 imp/kWh.

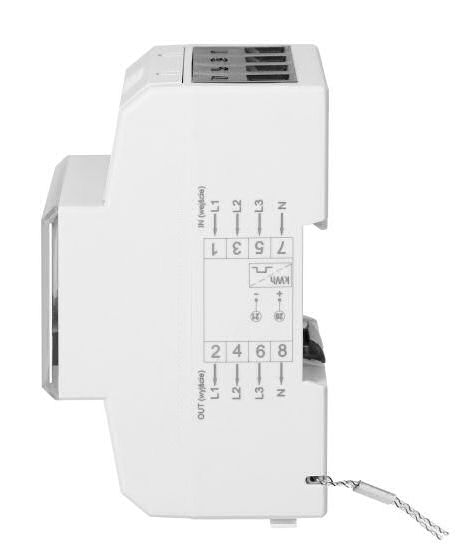

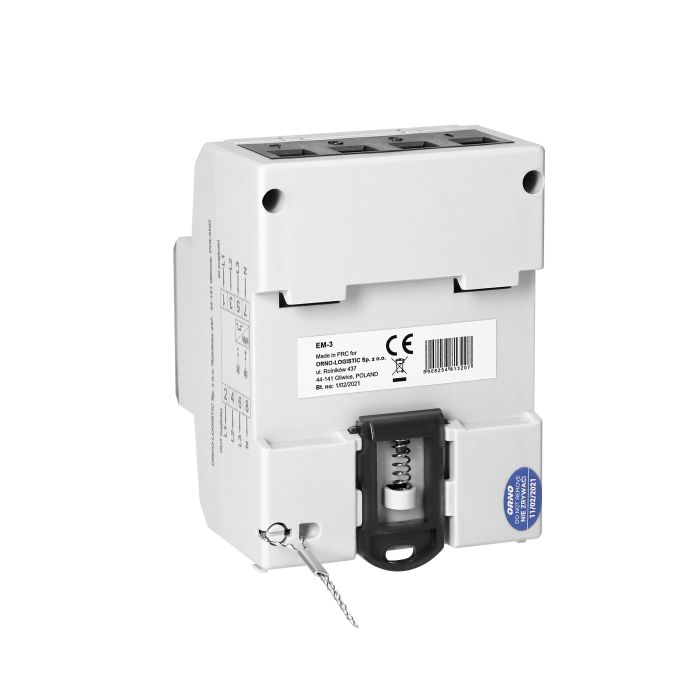

Elektroměr je určen pro montáž na 35mm DIN lištu.
Kompaktní rozměry 76 × 65 × 116 mm umožňují snadnou instalaci i v místech s omezeným prostorem.
Produkt splňuje mezinárodní normy IEC 61036, IEC62052-11, IEC 62053-21, EN 50470-1/3,
což zaručuje spolehlivost a přesnost měření.
Hlavní vlastnosti
- Elektronický 3fázový elektroměr (digitální LCD 6+2)
- Přímé měření: 3×5(80) A (In/Imax 80 A)
- Síť: 3×230/400 V~, 50–60 Hz
- Impulsní výstup: S0 (elektrický), 1000 impulsů, délka 90ms
- Třída přesnosti: B (činná energie)
- Montáž: DIN lišta, šířka 4.3 modulů
- Provozní teplota: -25…+55 °C
Technické parametry
| Typ měřiče | Elektronický (digitální) |
| Druh energie | Činná energie (odběr) |
| Tarif | Jednotarifový |
| Napájení / jmenovité napětí | 3×230/400 V~ (N–L / L–L) |
| Kmitočet | 50–60 Hz |
| Jmenovitý / max. proud | 3×5(80) A ,| , In/Imax: 80 A |
| Třída přesnosti | B |
| Vlastní spotřeba | <8VA, <0,4W |
| Zobrazení | LCD, 6+2 číslice |
| Paměť naměřených hodnot | EEPROM |
| Impulsní výstup | S0, elektrický, 1000 impulsů. délka 90ms |
| Montáž | na DIN lištu |
| Šířka (moduly) | 4 |
| Rozměry (š × v × h) | 76 × 116 × 65 mm |
| Stupeň krytí | IP51 |
| Provozní vlhkost | ? 75 % |
| Skladovací vlhkost | ? 75 % |
| Provozní teplota | -25…+55 °C |
| Skladovací teplota | -25…+70 °C |
| Mezinárodní normy | IEC 61036, IEC62052-11, IEC 62053-21, EN 50470-1/3 |
Pozn.: „3×5(80) A“ značí přímé měření – jmenovitý proud 5A, krátkodobě až 80A na fázi.
