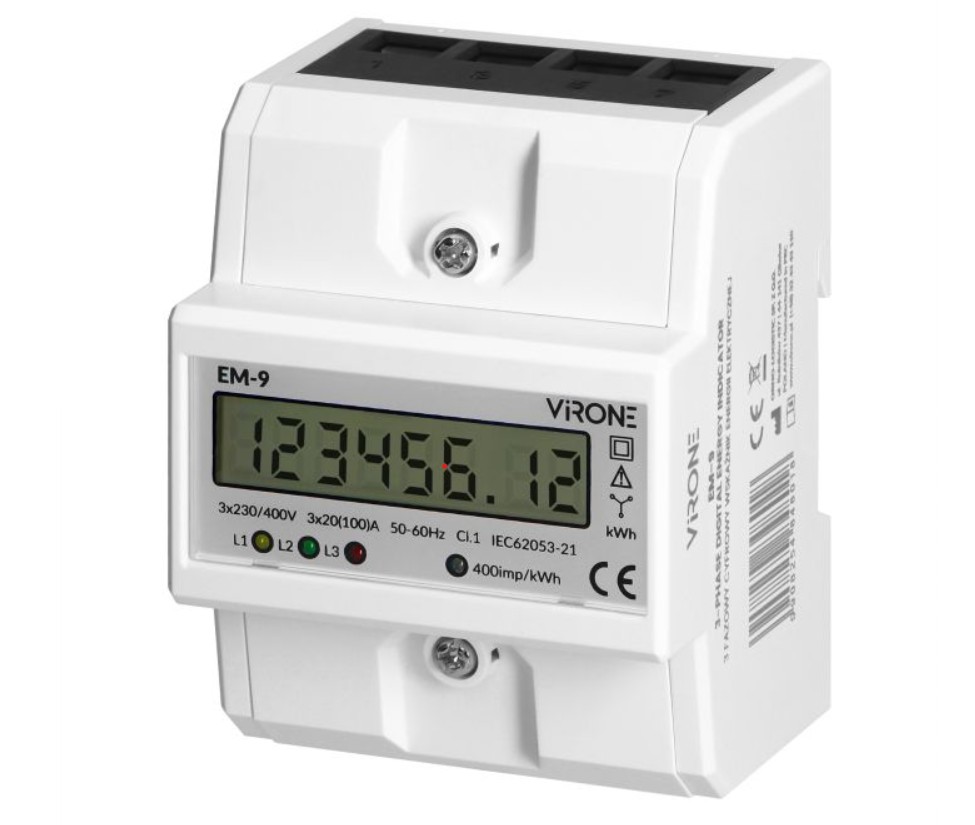

Třífázový digitální elektroměr 100A, LCD, S0 impuls, DIN lišta
Popis
Třífázový digitální elektroměr – přesné měření spotřeby
Třífázový digitální elektroměr je přesné měřicí zařízení pro sledování a zaznamenávání
spotřeby činné energie v jednofázových obvodech.
Měřič je vhodný pro jmenovité napětí 230/400 V AC a jmenovitý proud až 100 A.
Díky nízké vlastní spotřebě pouze 2 W nebo 10 VA přispívá k vyšší energetické účinnosti celé instalace.
Spotřeba energie v jednotlivých fázích je signalizována blikající LED diodou.
Počet impulsů je převeden na spotřebovanou energii a její hodnota se přehledně zobrazí na
LCD displeji (6+2).
Zařízení je navíc vybaveno impulsním výstupem typu S0, který generuje
400 imp/kWh.
Elektroměr je určen pro montáž na 35mm DIN lištu.
Kompaktní rozměry 76 × 65 × 100 mm umožňují snadnou instalaci i v místech s omezeným prostorem.
Produkt splňuje mezinárodní normy IEC 62052-11 a IEC 62053-21,
což zaručuje spolehlivost a přesnost měření.
Hlavní vlastnosti
- Elektronický 3fázový elektroměr (digitální LCD 6+2)
- Přímé měření: 3×20(100) A (In/Imax 100 A)
- Síť: 3×230/400 V~, 50–60 Hz
- Impulsní výstup: S0 (elektrický), 400 impulsů
- Třída přesnosti: B (činná energie)
- Montáž: DIN lišta, šířka 3 moduly
- Provozní teplota: -25…+55 °C, krytí IP51
Technické parametry
| Typ měřiče | Elektronický (digitální) |
| Druh energie | Činná energie (odběr) |
| Tarif | Jednotarifový |
| Napájení / jmenovité napětí | 3×230/400 V~ (N–L / L–L) |
| Kmitočet | 50–60 Hz |
| Jmenovitý / max. proud | 3×20(100) A ,| , In/Imax: 100 A |
| Vlastní spotřeba | 6 W / 30 VA |
| Třída přesnosti | B |
| Zobrazení | LCD, 6+2 číslice |
| Impulsní výstup | S0, elektrický, 400 impulsů |
| Montáž | Adaptér na DIN lištu |
| Šířka (moduly) | 3 |
| Rozměry (š × v × h) | 76 × 100 × 65 mm |
| Celkový počet pozic (čítač) | 6+2 |
| Stupeň krytí | IP51 |
| Provozní vlhkost | ? 75 % |
| Skladovací vlhkost | ? 75 % |
| Provozní teplota | -25…+55 °C |
| Skladovací teplota | -25…+70 °C |
| Mezinárodní normy | IEC 62052-11, IEC 62053-21 |
Pozn.: „3×20(100) A“ značí přímé měření – jmenovitý proud 20 A, krátkodobě až 100 A na fázi.
